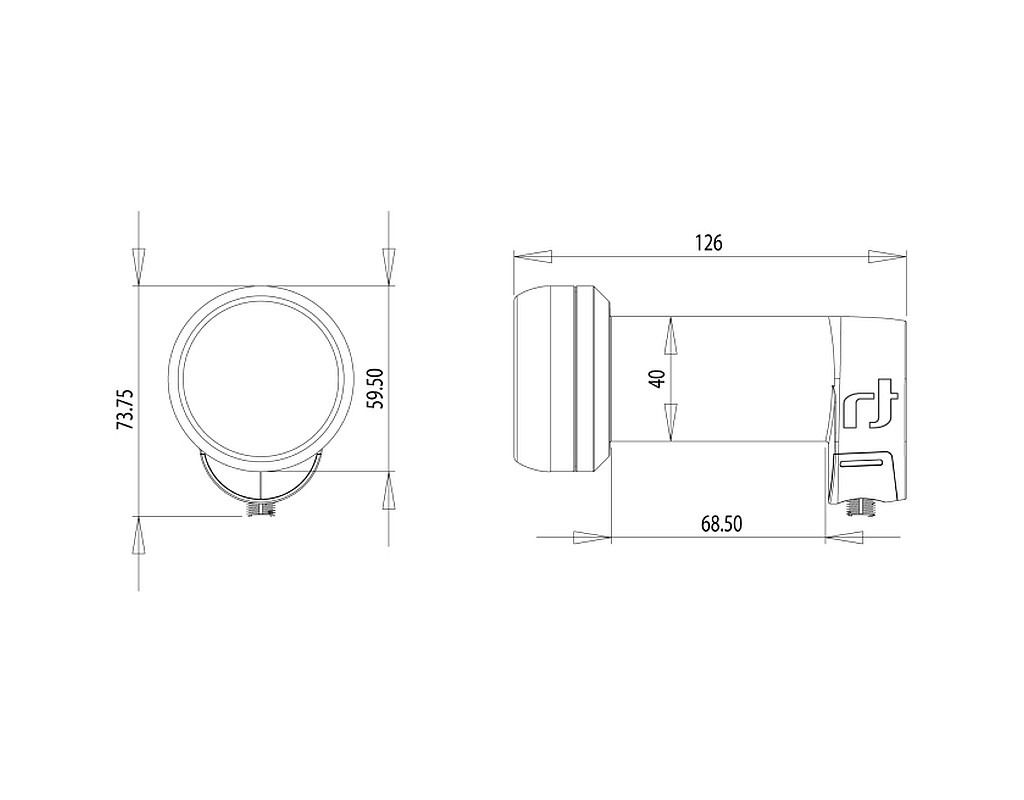

Inverto Twin Black Ultra IDLT-TWL412-ULTRA-OPN Twin LNB 40mm 0,2dB
Die Hochleistungs-Ultra-LNBs von Inverto wurden speziell entwickelt, um den Bedarf an überragendem Empfang unter den Rändern des Satelliten-Footprints, kleinen Schüsselgrößen oder langen Koaxialkabeln zu erfüllen. Dank seines neuartigen Feedhorn-Designs und der überlegenen Front-End-Komponenten bietet dieser LNB eine höhere Umwandlungsverstärkung bei gleichzeitig niedriger Rauschzahl und bester Phasenrauschleistung. Die Kombination aus innovativem Feedhorn-Design, höher spezifizierten Komponenten, exzellenter Kreuzpolarisationsisolation und fortschrittlichem Filterdesign ermöglicht eine verbesserte Handhabung von Stör- und Störsignalen. Dieser LNB bietet einen Sprung in der Gesamtempfangsleistung im Vergleich zu Standard-LNBs, ermöglicht den Empfang von Signalen von einem Satelliten, seine Verteilung an eine einzelne Tuner-Set-Top-Box und ist bereit für Ultra-High-Definition-TV-Übertragungen in 4K oder 8K-Auflösung. Entwickelt, um strenge Spezifikationen zu erfüllen und nach den höchsten Industriestandards hergestellt, ist diese einzigartige Reihe von LNBs eine ideale Lösung für Installationen mit schwierigen Empfangsbedingungen.
Hauptmerkmale:
- Neuartiges Feedhorn Design
- Überragende Phasenrauschleistung, DVB-S2X-kompatibel mit Unterstützung von Ultra HD TV (4K und 8K)
- Hervorragende Kreuzpolarisationsisolation
- Sehr niedrige Störpegel
- Überlegene Rauschzahl bei hoher Verstärkung
- Rauschmaß: 0.2 dB typ. (0.7 dB max.)
- Hohe 4G-Immunität
- Größte Zuverlässigkeit
Technische Daten:
- Tiefband Eingangsfrequenzbereich: 10.7 GHz ~ 11.7 GHz
- Tiefband Ausgangsfrequenzbereich: 950 MHz ~ 1950 MHz
- Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
- Hochband Eingangsfrequenzbereich: 11.7 GHz ~ 12.75 GHz
- Hochband Ausgangsfrequenzbereich: 1100 MHz ~ 2150 MHz
- Oszillatorfrequenz (LO) Hochband: 10.6 GHz
- Rauschmaß: 0.2 dB typ. (0.7 dB max.)
- LO Temperaturdrift: ±2.0 MHz max.
- LO Anfangsgenauigkeit: ±1.0 MHz max.
- LO-Phasenrauschen @1 kHz: -70 dBc/Hz
- LO-Phasenrauschen @10 kHz: -80 dBc/Hz
- LO-Phasenrauschen @100 kHz: -90 dBc/Hz
- LO-Phasenrauschen @1 MHz: -100 dBc/Hz
- Verstärkung: 60 dB ~ 70 dB
- Verstärkungswelligkeit (über 26 MHz Bandbreite): 1 dB max. (peak-to-peak)
- Verstärkungsschwankung (im Vollband): 4 dB max. (peak-to-peak)
- Spiegelfrequenzunterdrückung: 50 dB min.
- Intermodulationsprodukte 3. Ordnung - ICP3: +10 dBm min
- 1 dB Kompressionspunkt (@Ausgang): 0 dBm min.
- Kreuzpolarisationsisolation: 22 dB min.
- Steuersignal Ca (V): 10.0 V ~ 14.0 V
- Steuersignal Cb (H): 16.0 V ~ 20.0 V
- Steuersignal Cc (Bandumschaltung): 22 kHz ± 4 kHz
- Ausgangs VSWR: 2.0:1 max.
- Bandinterne Störung: -65 dBm max.
- Stromaufnahme: 200 mA max. (10 VDC ~ 20 VDC)
- Betriebstemperatur: -30 °C ~ +60 °C
- Ausgangsimpedanz: 75 Ω (F-Typ)
- Ausgangsanschluss: F-Typ (weiblich)
- Gewicht: 128 g
