Produktinformationen "Selfsat H22dCSS+ Unicable 2 Antenne 24 Teilnehmer"

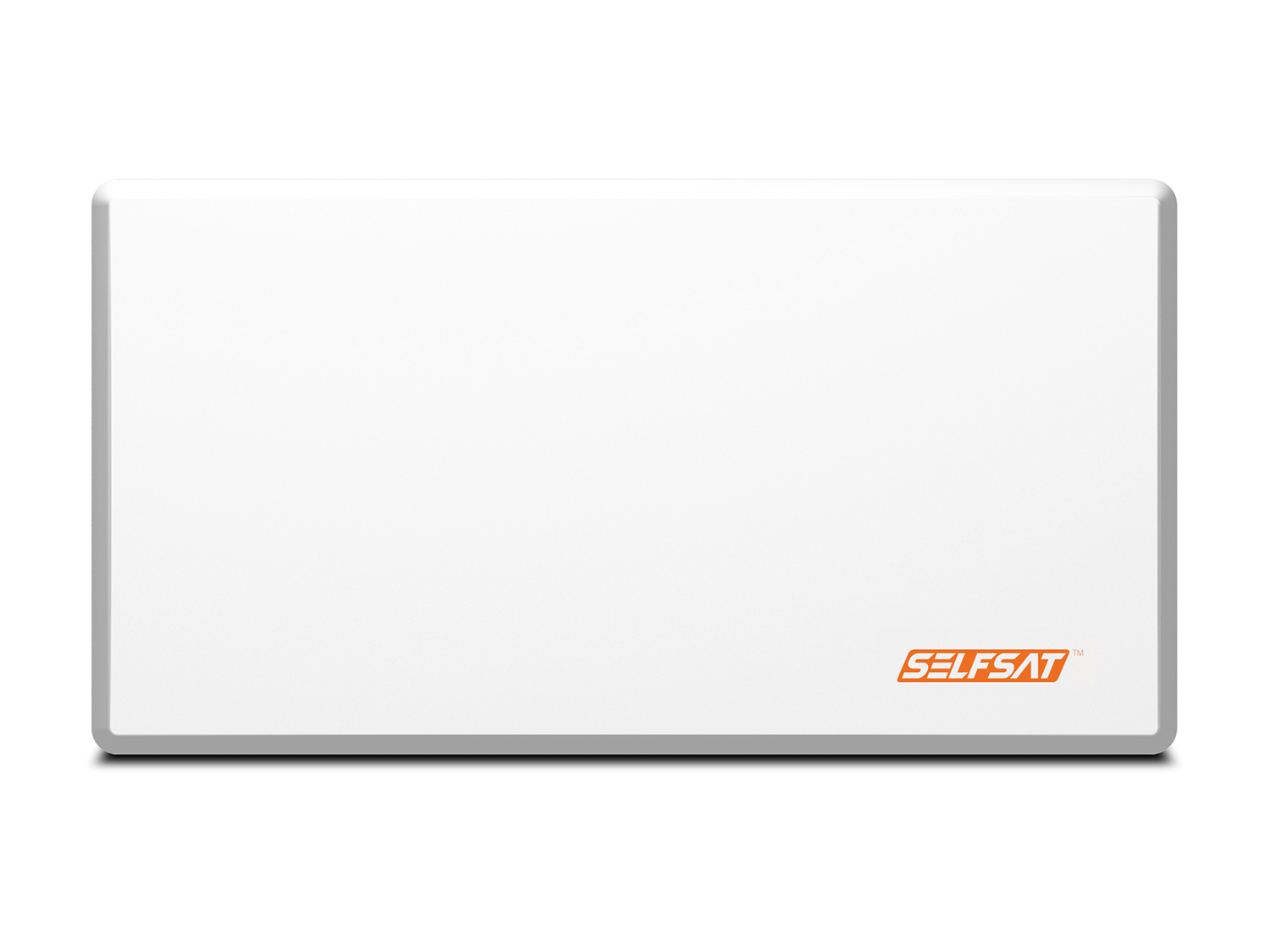

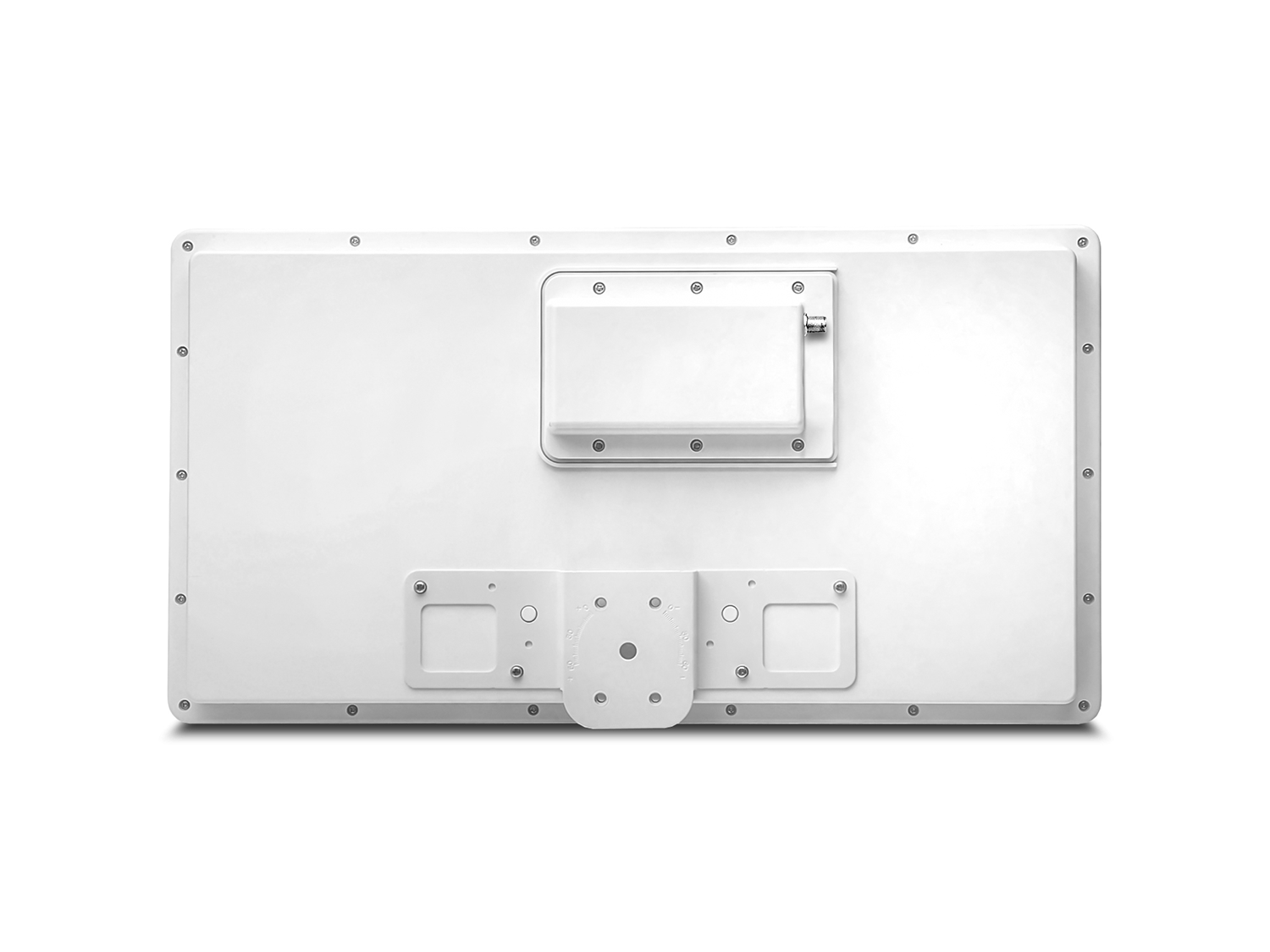

Selfsat H22dCSS+ Unicable 2 Antenne 24 Teilnehmer
- Selfsat H22dCSS+ mit einem Unicable 2 LNB (SCR-LNB kompatibel zu EN50494 / EN50607)
- 1 SCR 2 Ausgang für bis zu 24 JESS taugliche Geräte
- 8 SCR Frequenzen sind abwärtskompatibel zu EN50494
- Vereinfacht die Montage komplexer Verteilungen im Haus - dadurch Einsparung an Material- und Arbeitskosten.
- Modernes, Flaches Design
- Alle Halterungsvarianten im Lieferumfang
Hinweis zur Ausrichtung: Die Antenne reagiert bei Benutzung eines Satellitenmessgerätes wie eine konventionelle Satantenne ( Single LNB). Es ist kein spezielles Messgerät zum Ausrichten der Antenne nötig.
Unicable (SCR) Frequenzen:
- CH01: 1210 MHz
- CH02: 1420 MHz
- CH03: 1680 MHz
- CH04: 2040 MHz
- CH05: 1005 MHz
- CH06: 1050 MHz
- CH07: 1095 MHz
- CH08: 1140 MHz
- CH09: 1260 MHz
- CH10: 1305 MHz
- CH11: 1350 MHz
- CH12: 1475 MHz
- CH13: 1520 MHz
- CH14: 1565 MHz
- CH15: 1610 MHz
- CH16: 1725 MHz
- CH17: 1770 MHz
- CH18: 1815 MHz
- CH19: 1860 MHz
- CH20: 1905 MHz
- CH21: 1950 MHz
- CH22: 1995 MHz
- CH23: 2085 MHz
- CH24: 2130 MHz
Technische Daten (Allgemein):
- Polarisation: Vertikal & Horizontal
- Antennengewinn: 34.5dBi (bei 12.7GHz)
- Eingangsfrequenz: 10.7 ~ 11.7 GHz / 11.7 ~ 12.75 GHz
- LO Frequenz: 9.75 GHz / 10.6 GHz
- LO Abweichung: ± 1 MHz (bei 25°C)
- LO Stabillität: ± 3 MHz (bei -40 ~ 60°C)
- LO Phasenrauschen:
- 60 dBc/Hz (Max.) (bei 1 kHz)
- 75 dBc/Hz (Max.) (bei 10 kHz)
- 100 dBc/Hz (Max.) (bei 100 kHz)
- Rauschmaß: 0,8 dB (Typ.)
- Kreuzpolarisation Isolation: 20 dB (Min.)
- P 1dB: 0 dBm (Min.)
- Ausgabe VSWR: 2.0 : 1 (Max.)
- Stromaufnahme: 250 mA (bei 13V) (Max.)
- Ausgang Anschluss: 75Ω F typ
- Betriebstemperatur: -40°C ~ +60°C
- Größe (B x T x H): 566 x 300 x 65mm
- Gewicht: 7.0kg
Technische Daten (SatCR - Ausgang):
- Konversionsgewinn außerhalb der AGC: 60dB (Min.)
- Gewinn Variation: 7.5dB P -P (Max.)
- IF AGC Ausgangssoll Stufe im CW Modus: -32~-17dBm
- Kontrolsignal: CENELEC EN-50494 bzw. EN50607
Im Lieferumfang enthalten:
- SELFSAT H22dCSS+ Unicable 2 Satellitenantenne
- Unicable 2 LNB für bis zu 24 Teilnehmer

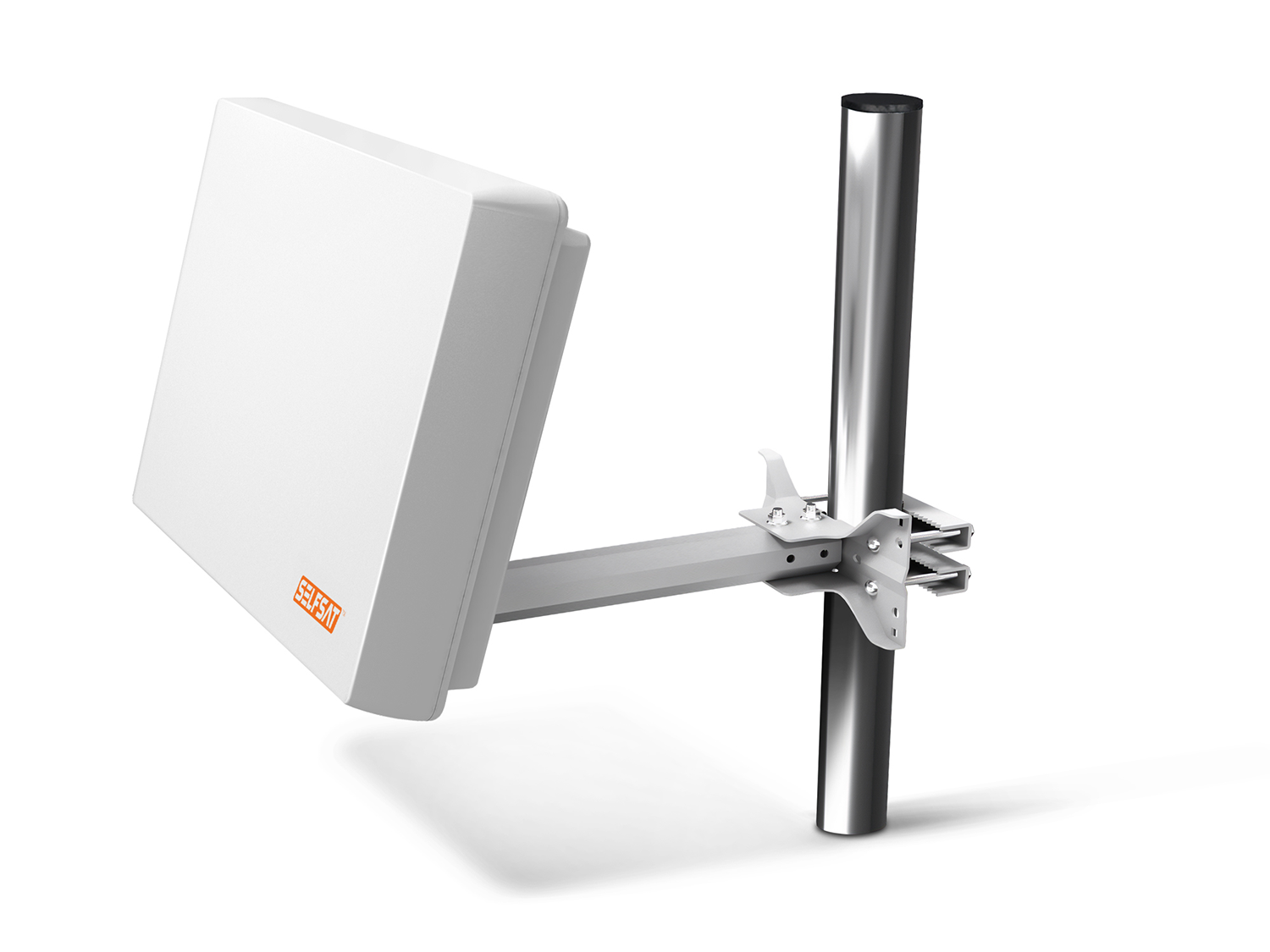

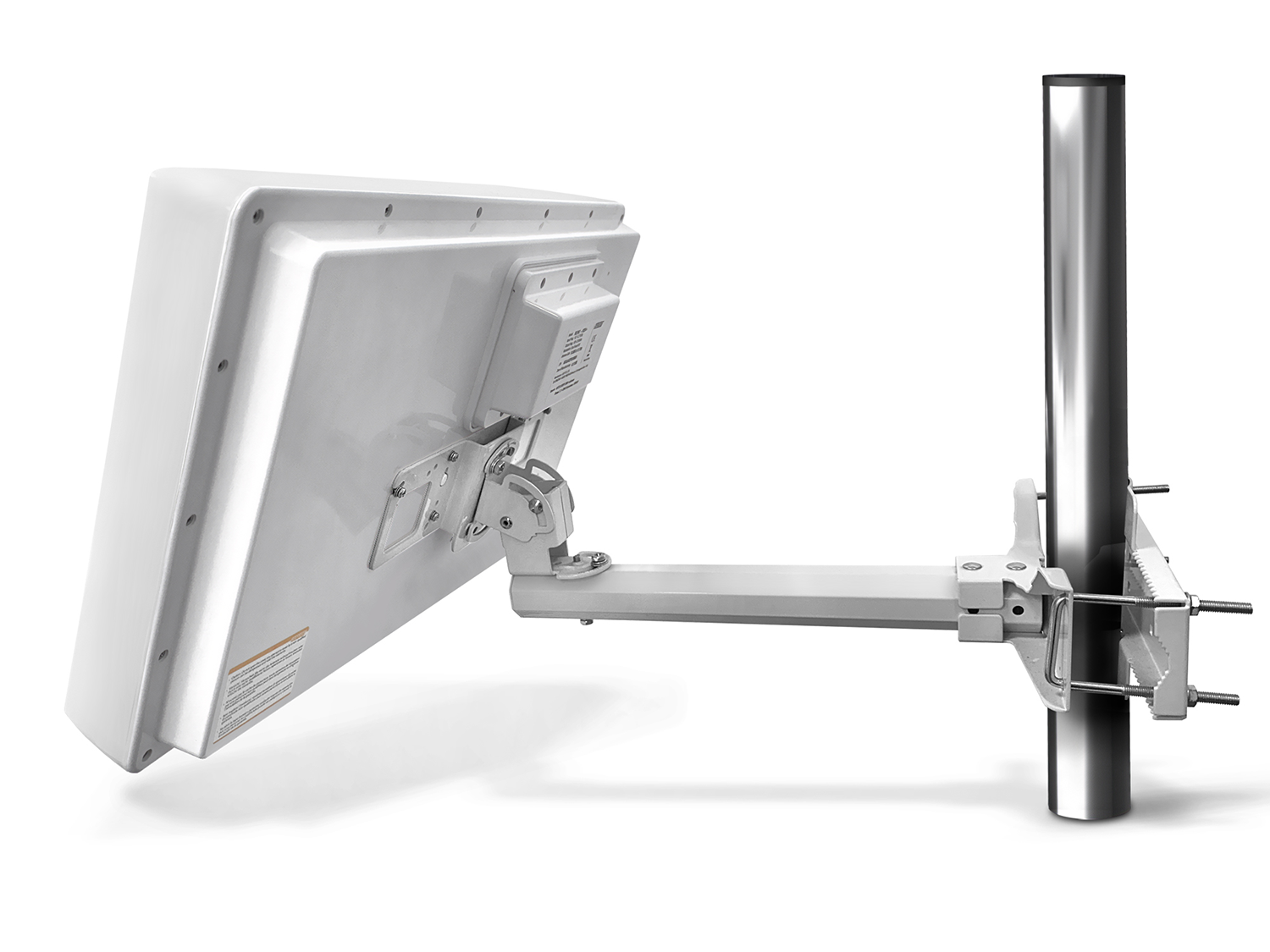

- Masthalterung mit Befestigungsschelle

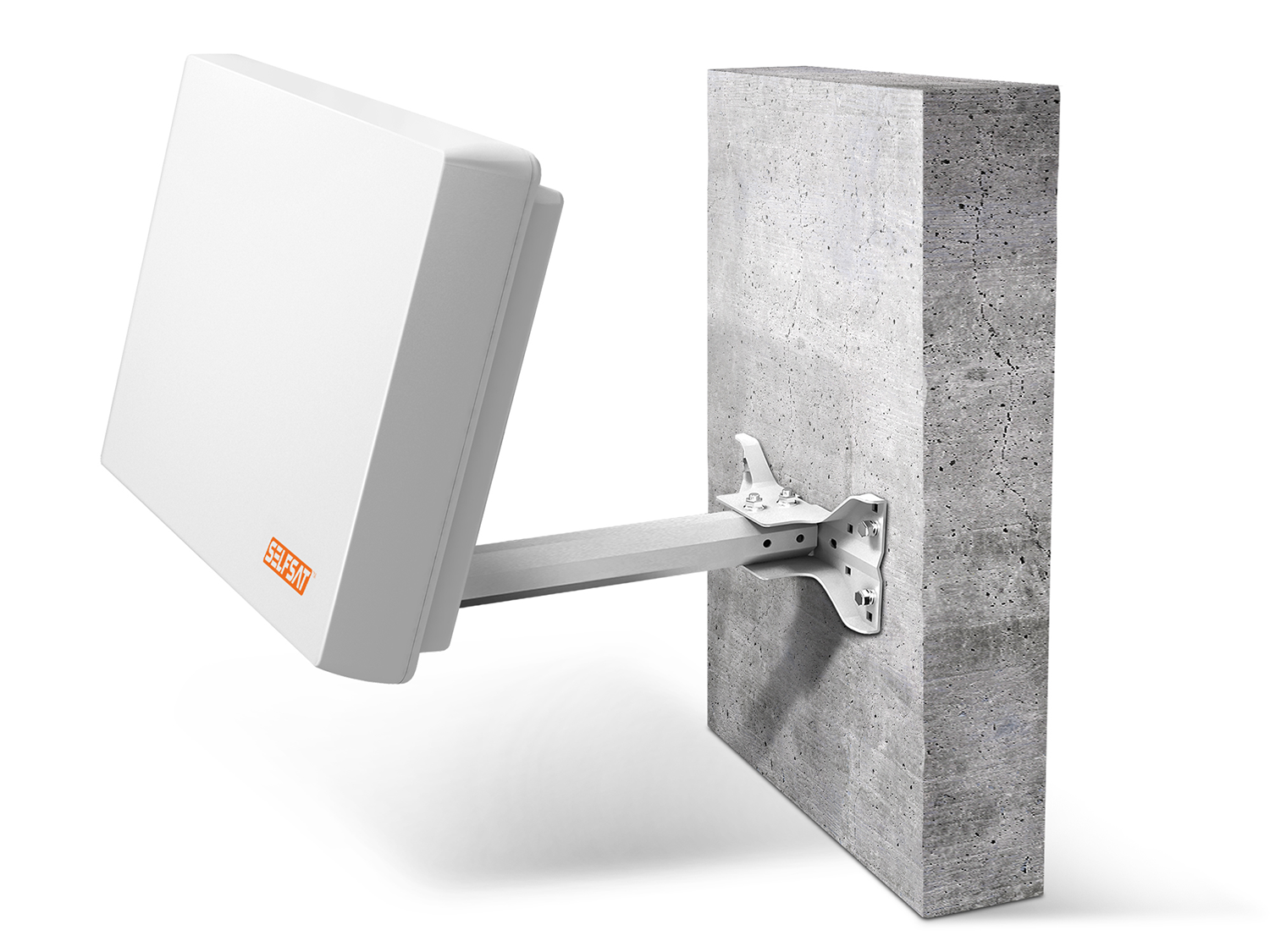

- Wandhalterung

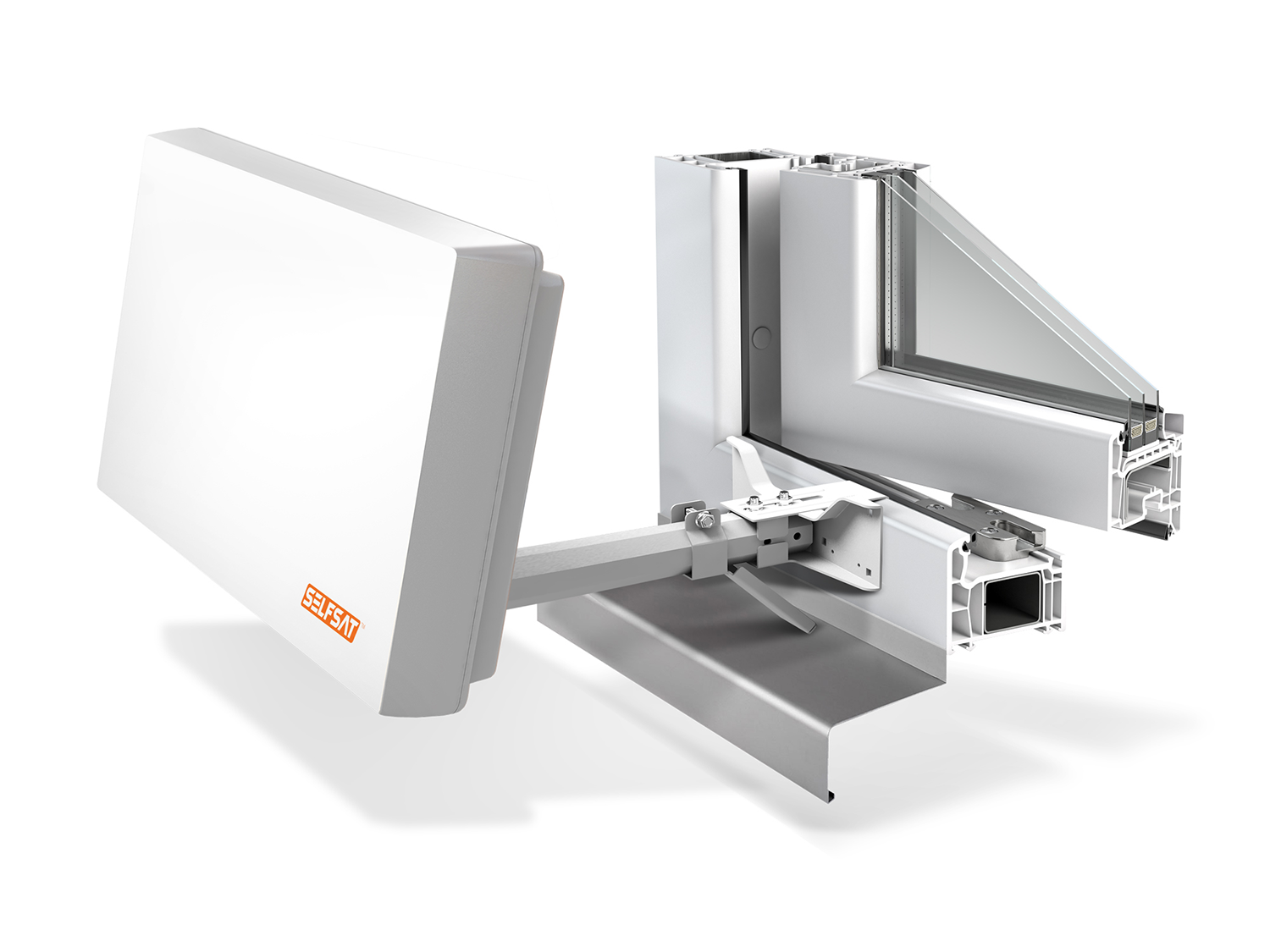

- Fensterhalterung
- Standfuß
- Aufbauanleitung
- Schraubensatz
- Werkzeug
